免费开源绘图神器drawio｜drawio客户端下载安装全攻略

drawio3周前 (07-06)draw.io文章365

drawio 是一款开源且免费使用的多功能绘图软件。专门绘制工作中的流程图、思维导图、组织架构图、网络拓扑图、ER 图、UML 图、甘特图等各类图形。不论是职场办公做业务流程图、项目架构图，还是学生做思维导图、知识梳理，均能完美胜任，功能覆盖日常 99% 的绘图需求。

drawio 支持全平台使用，兼容 Windows、MacOS、Linux 系统，移动端和 drawio 网页版也能使用。不过 drawio 虽提供在线使用，但始终依赖网络，一旦断网就无法使用，且文件默认保存在云端，隐私性较差。但 drawio 桌面版是本地客户端，离线可用，文件保存在本地，安全稳定，是网页版不可比拟的。

和同类型的软件相比，drawio 的优势非常明显:

维度	Drawio (桌面版)	Microsoft Visio	Lucidchart
费用成本	完全免费，无隐形消费	昂贵，需订阅Office 365或单独购买	基础版免费但限制多，高级版需月费订阅
平台支持	全平台 (Win/Mac/Linux)	仅限 Windows (Mac版功能受限)	基于浏览器，跨平台但依赖网络
数据存储	本地存储，隐私性极高	本地或OneDrive云端	强制云端存储，存在隐私顾虑
上手难度	低，界面直观，拖拽即可	高，功能繁杂，学习曲线陡峭	中，界面美观但功能逻辑较复杂
协作能力	较弱（依赖文件传输）	一般（依赖SharePoint）	极强，支持多人实时在线编辑
文件格式	开放格式(.xml)，兼容性强	私有格式(.vsdx)，行业垄断	私有格式，导出受限

总的来说，Drawio 最大的优势在于 “零成本” 和 “高自由度” 。它打破了商业软件的付费墙，把绘图的权利交给了用户。不仅免费无付费套路、跨平台、离线可用、功能全面，而且操作简单、文件安全、兼容性强。兼顾新手小白和专业用户，是性价比最高的全能绘图软件。

下载 Drawio

Drawio 安装包下载地址：https://drawio.com.cn/

下载链接内提供了 Windows 、macOs 和 Linux 系统的安装包，可以根据自己的需求进行下载：

draw.io-30.0.1-windows-installer.exe：适配 Windows 系统（ Intel/AMD 64 位处理器）
draw.io-arm64-30.0.1-windows-arm64-installer.exe：适配 Windows 系统（ ARM 架构处理器）
draw.io-universal-30.0.1.dmg：适配 macOs 系统
drawio-x86_64-30.0.1.rpm：适配 Linux 系统（ Fedora、CentOS、Red Hat、OpenSUSE 发行版）
drawio-x86_64-30.0.1.AppImage：适配 Linux 系统
drawio-amd64-30.0.1.deb：适配 Linux 系统（ Ubuntu、Debian、Deepin（深度）、Linux Mint 发行版）

安装 Drawio

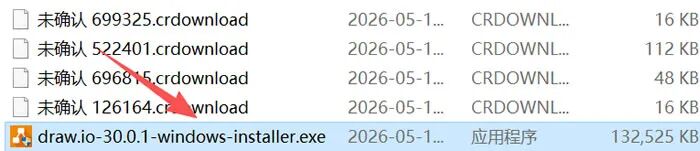

双击“draw.io-30.0.1-windows-installer.exe”：

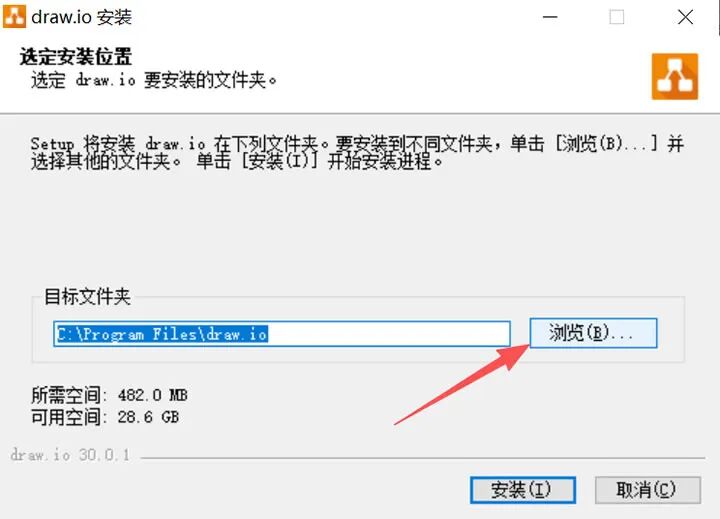

程序默认存放在 C 盘，容易导致空间不足影响寿命，在对话框内选择“浏览”更改软件的存储路径：

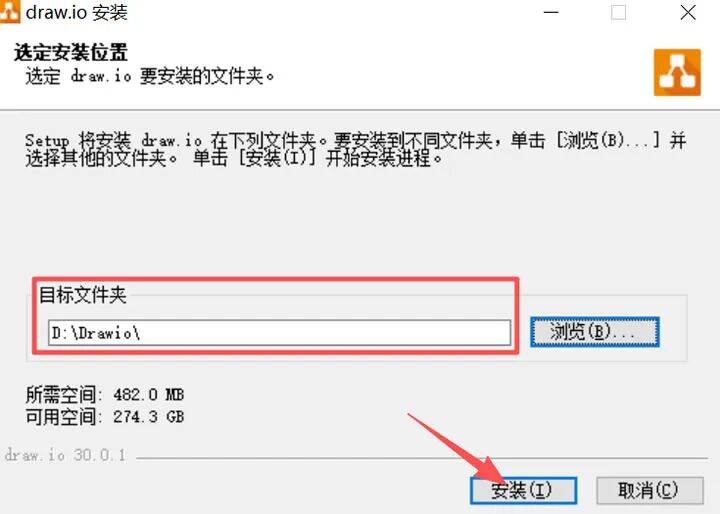

我这里更改为 D 盘并选择“安装”：

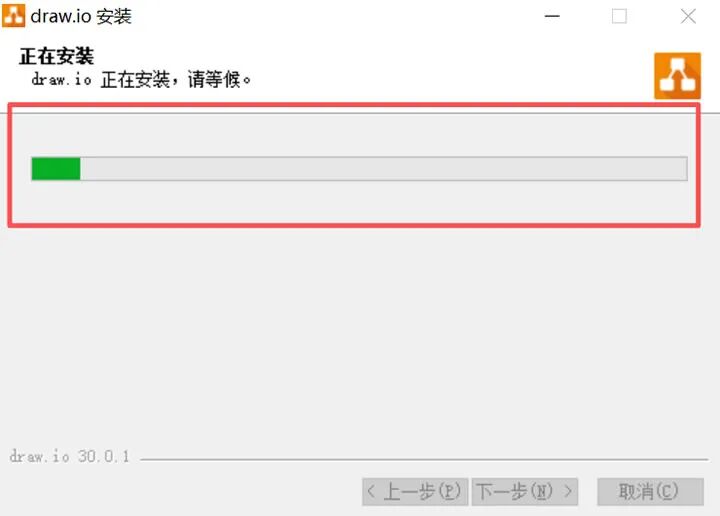

等待安装进度条为 100%：

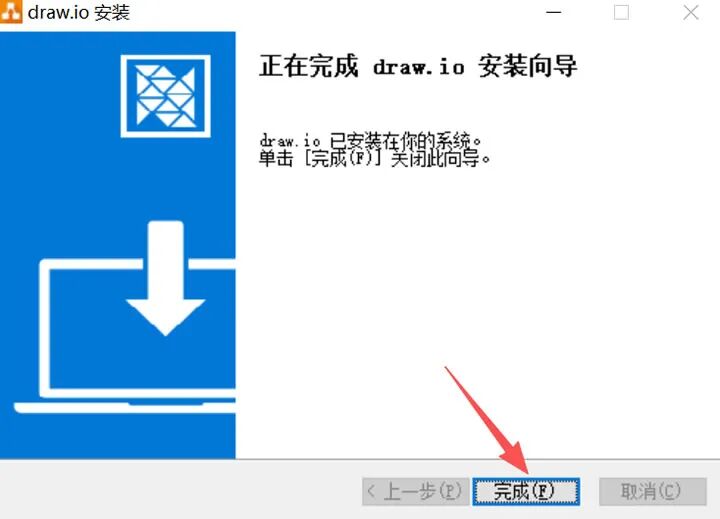

选择“完成”：

Drawio 注意事项和常见问题

使用注意事项

优先使用 drawio 桌面版(本文提供的下载链接)，网页版文件云端保存，隐私性差，断网无法使用；
画图文件及时保存为 drawio 专属格式，后续可编辑，导出图片格式用于分享；
电脑内存不足时，不要绘制超大复杂图形，避免软件卡顿；
商用绘图直接使用，drawio 开源免费，无版权纠纷，可放心用于工作汇报、企业项目。

常见问题和解决办法

中文显示乱码或字体不好看？
原因：默认字体不支持中文字体。
解决：选中文字或图形，在右侧的“文本”属性面板中，将字体手动修改为“微软雅黑”、“宋体”或“思源黑体”等支持中文的字体。
导出的图片模糊不清？
原因：默认导出的分辨率较低。
解决：“文件”—“导出为”—“ PNG ”或“ JPEG ”，弹出的对话框中有一个“缩放”或“分辨率”选项，将其设置为 200% 或 300%DPI 即可。对于需要无限放大的场景，建议导出为 SVG 矢量格式。
导入 Visio 文件失败？
原因：文件格式版本过旧/文件受保护。
解决：Drawio 目前主要支持导入“ .vsdx ”格式。如果文件是旧版的“ .vsd ”格式，建议用 Visio 转换。导入时，直接将文件拖拽到 Drawio 的绘图区域即可。
无法保存或找不到文件？
Drawio 桌面版默认是“另存为”。当新建一个图表时，需手动点击“文件”—“另存为”（" Ctrl + S "( Mac 为 " Cmd + S ")），并选择本地文件夹路径进行保存。
界面是英文的，如何汉化？
Drawio 支持简体中文。启动软件后，在菜单栏点击“ Extras ”(其他)—“ Language ” (语言)—选择 “ Simplified Chinese ” (简体中文)，显示中文版界面。
下载 drawio 桌面版后打不开？

检查电脑系统是否匹配版本；
右键软件图标，选择以管理员身份运行；
关闭电脑杀毒软件，重新安装，部分杀毒软件会误拦截。

drawio 客户端卡顿、反应慢？

关闭其他占用内存的软件，清理电脑垃圾；
绘制复杂架构图时，拆分图形，减少单个画布元素数量。

找不到想要的绘图模板？
打开 drawio 软件后，在左侧模板库搜索关键词，如 “流程图、思维导图、架构图”，即可快速匹配对应模板。

总结

drawio 软件是一款免费、全能、好用、跨平台的开源绘图工具，drawio 桌面版凭借离线稳定、本地安全、功能齐全、无付费套路的优势，成为了办公、学习、设计的必备软件。大家按照本文的下载安装教程，即可快速开启高效绘图，免费搞定各类图形制作，告别付费软件和繁琐操作。
